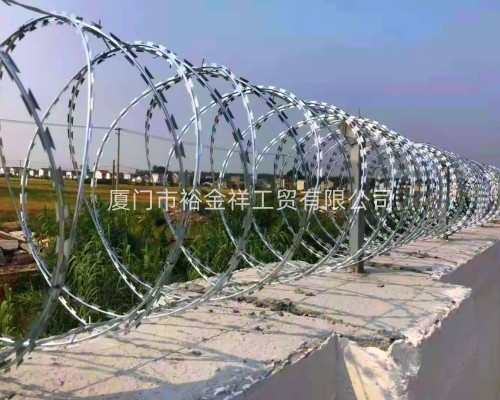

1.刀片滾籠采用刀片刺繩繞圈后相臨兩圈每隔120°用刺絲連接卡固定，張開后形成蛇腹網狀;閉合后刀片剌繩圈徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm.。

2.刀片刺繩由沖切鋼板采用機械壓軋在鋼絲上成型，刀刺寬度22mm，兩刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片采用厚度0.5mm 的Q195鋼板沖切制作，芯絲由HPB3006.5mm高線鋼絲冷拔加工。

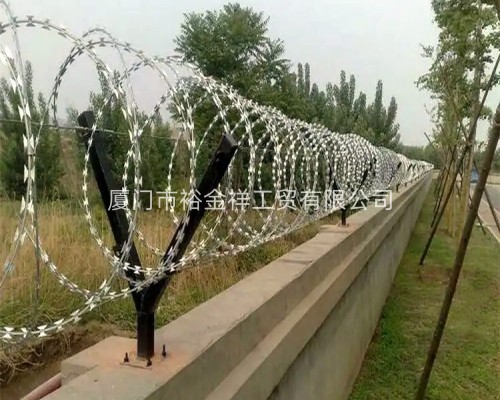

3.剌絲滾籠由剌絲連接卡扣與固定在支架上的縱向拉筋相連接,縱向拉筋與支架的連接采用2.5mm 的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置,其它跨度僅設置于立柱上部，支架與防護柵欄采用支架抱箍連接。

4.刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m。

制造工藝及安裝要求

1.刺絲滾籠應進行熱鍍鋅處理，鍍鋅量采用270g/ m。縱向拉筋、冷拔鋼絲、支架、抱箍、連接鋼絲等均需要熱鍍鋅處理，鍍鋅量270g/m。

2.縱向拉筋采用兩根→2.5mm冷拔鍍鋅鋼絲繞彎而成，縱向拉筋間隔120mm采用2.2mm 冷拔鍍鋅鋼絲繞成剌絲固定。

3.安裝剌絲滾籠冷拔鍍鋅鋼絲均由6.5mm 的 HPB300高線鋼絲冷拔后再加熱鍍鋅處理加工制作。

4.防護柵欄及上部刺絲滾籠的安裝均應滿足有關規定要求,建設單位將根據有關規定進行相關驗收。
